Собирая мебель, мастерам часто приходится сталкиваться с необходимостью выбора и закрепления направляющих, по которым передвигаются ящики. На первый взгляд не самый сложный процесс требует внимательности и аккуратности, так как от качества деталей и выполненного монтажа зависит долговечность конструкции и удобство ее эксплуатации.
Установка направляющих для выдвижных ящиков
Как крепить фасады к выдвижным ящикам
Собранный своими руками кухонный гарнитур, а сделать это не так сложно, требует установки ручек на фасады кухни. Казалось бы, что тут сложного, сверли отверстия и прикручивай фурнитуру на винты.
Но, как показывает практика, очень часто прикрученные ручки начинают мешать полному открытию дверец мебели, особенно это заметно на угловых фасадах, или происходит блокировка соседних тумб или шкафчиков.
Поэтому, перед тем как установить ручки, необходимо примерить их.
Кстати, необходимо отметить, что ручки в виде рейлингов или скоб можно располагать по-разному: все горизонтально, все вертикально, скомбинировать установку. Итак, если вы готовы самостоятельно устанавливать ручки, то приготовьте следующие инструменты:
- Дрель со сверлом 4 или 5 мм в диаметре.
- Карандаш и линейку (деревянную или металлическую).
- Угольник.
- Отвертку.
Расчёт разметки для ручек
Будет очень удобно, если предварительно из картона сделать шаблон с точно просверленными отверстиями под крепление. То есть, прикладывая его к фасадам кухонного гарнитура, можно избежать долгих операций, связанных с установкой размеров посадки каждой ручки.
Установка размеров и сверление фасада
Начнем с установки ручек на дверцы кухонного гарнитура.
- Дверца укладывается на ровную поверхность, пусть это будет стол.
- В углу, где необходимо установить саму ручку, от одного и второго краев откладывается расстояние 5 см.
- Через точки проводятся две взаимно перпендикулярные линии. Их точка пересечения и есть место первого крепежа. Чтобы линии получились именно взаимно перпендикулярными, необходимо для их нанесения использовать угольник, прикладывая его к краям дверцы.
- Теперь необходимо точно замерить расстояние между крепежными отверстиями на самой ручке.
- Эту величину переносят на дверцу от точки пересечения двух линий. Если элемент фурнитуры будет устанавливаться вертикально, то смещение надо провести вниз, если горизонтально, то в бок. Обозначается второе место крепления фурнитуры. Таким образом, определяется точное расположение ручек на фасадах.
- Теперь надо сверлить. Эта операция производится с лицевой стороны фасада. Все дело в том, что при выходе сверла из материала может произойти его расслаивание, появятся сколы по краям. И хотя они закроются самой фурнитурой, но всегда присутствует вероятность появления большого скола или трещины. Конечно, все это зависит от качества используемого материала и от остроты используемого сверла. Поэтому при сверлении будьте осторожны, проводите данную операцию аккуратно.
- Итак, два монтажных отверстия просверлены, теперь с задней стороны надо вставить два крепежных винта. С лицевой стороны установить ручку и прикрепить ее к фасаду, вкручивая винты отверткой. Если она плотно к дверце не прижалась и болтается, значит, придется ее снять, а под шляпки винтов подложить шайбы, и провести обратно крепление.
Выбор материала
Думаю, каждый из вас сам решит, какой именно дизайн выбрать. У всех свои вкусы и предпочтения, о которых, как известно, не спорят.
Потому основной акцент сделаем на технических моментах. И начнем с выбора материала для фасада. Не путайте с обычной поклейкой специальных пленок на старые фасады. Это совершенно иная процедура, которая обойдется еще дешевле.
Из материалов можно выделить несколько распространенных и актуальных вариантов.
Смотрите также:
Как сделать книжную полку своими руками: фото, примеры работ
- ДСП. Пожалуй, самый распространенный вариант, который только можно найти на рынке. Подобные новые фасады доступные, подойдут тем, кто не может и не готов вкладывать большие деньги в ремонт. Для бюджетного ремонта подойдет, но рассчитывать на многие годы службы не стоит;
- МДФ. Следующим по популярности идет фасад из МДФ. Долговечность намного выше. Это более доступный аналог натурального дерева, который не деформируется под внешними воздействиями. Качественный МДФ не боится воды, плесени и грибка. Разумное вложение на долгосрочную перспективу;
- Стекло. Тут советую выбирать именно оргстекло. Выглядит здорово, обладает высокой прочностью, придает кухне особый шарм. Легко отмывается от любых загрязнений. Может выступать как самостоятельный элемент или сочетаться с другими материалами;
- Металл. В основном это металлопрофиля. Прочные, но легкие, служат десятки лет;
- Пластик и акрил. Качественно, долговечно, но требует тщательного ухода;
- Натуральное дерево. Самый дорогой вариант, но для определенных случаев незаменимый. Дерево требует специальной обработки от влаги и повышенного внимания при уходе. Красиво, но не очень практично. Дерево отлично смотрится на фасадах с интегрированной ручкой и на кухнях в классическом стиле.
Отталкиваясь от представленных вариантов, их характеристик и особенностей, вы сможете сами принять окончательное решение.
При выборе материала фасадов учитывайте их расположение поблизости с мойкой и плитой. Не все материалы выдержат повышенную влажность или температурные перепады.
Будет замена осуществляться самостоятельно или с помощью специалистов, также зависит от многих факторов. Не рискуйте, если не уверены в своих силах, а лучше найдите профессиональных мастеров с высоким уровнем квалификации. В любом случае существенно сэкономите в сравнении с покупкой новой мебели.
Установка и регулировка фасадов выдвижных ящиков
Итак, первое, что мы сделаем – это вставим свои выдвижные ящики без фасадов внутрь тумбы. И вот теперь начинается очень интересный и достаточно ответственный участок работы. Нам необходимо выставить и ровно закрепить фасады на выдвижных ящиках. Вообще, при расчёте фасадов, я всегда делаю расстояния между ними в 2мм.
Этого достаточно для того, чтобы, как говорится, «попасть в размер», ну и «в случай чего» есть небольшой запас для манёвра.
Также удобным моментом при установке фасадов между которыми есть зазор в 2мм, является то, что можно просто положить между верхним и нижним фасадами кромку ПВХ, толщиной в 2мм и быть уверенным, что зазор «пойман».
Однако жизнь – штука непредсказуемая, а жизнь мебельщика – это вообще непрогнозируемый хаос, зависящий от множества внешних факторов. Ну, скажем, вы рассчитали все зазоры между фасадами из расчета 2 мм. А пильщик Вася взял, да и чуток промахнулся, и сделал вам фасады на 1мм ниже. В итоге вы на каждом стыке имеете нехватку 1мм высоты фасада. Ну и нижний фасад у вас может уже и не особо красиво встать в конечном итоге.
Поэтому, несмотря ни на что, прежде чем начинать устанавливать фасады, вам необходимо всё тщательно перемерять и убедиться, что у вас на момент установки фасадов зазор в 2мм – это именно тот самый зазор, который вам нужен. Если же пильщик Вася таки «снёс» 1мм, тогда, наверное, надо сделать зазор между фасадами 3мм или взять бейсбольную биту и съездить к Василию домой, ну и пригласить его поиграть в бейсбол или как-то иначе договориться с ним о том, чтоб тот переделал фасады. Хотя, как по мне, то 3мм – это не критично. Главное, чтобы всё было красиво, равномерно и органично.
Итак, вы всё перемеряли, определили, что у вас расстояние между фасадами будет составлять 2,7мм. Как это сделать? Да очень просто. Меряем внутреннее пространство для фасадов. У нас оно составляет 500мм. Затем меряем высоту всех фасадов. В нашем случае, общая высота всех фасадов составляет: 164мм*3=492мм. Имеем разницу: 8мм. Стыка у нас три. Получается, что на каждый стык приходится по 2,7мм. Выходит, что просто подложить кромку в 2мм уже не выйдет, но взять её в качестве ориентира мы всё равно можем.
Как крепить фасады к выдвижным ящикам
Теперь нам надо выставить (отрегулировать) фасады. Но вначале, надо разобраться, как именно мы будем крепить эти фасады к выдвижному ящику. Наиболее популярный и распространённый способ крепления фасадов – это фиксация их с помощью 3-4шурупов размером 3,5х30мм. Или как говорят мебельщики: «Посадить на тридцатки». Что в переводе означает: «Зафиксировать на шурупы длиной 30мм».
Почему именно «тридцатки»? Ну, здесь тоже всё просто. Толщина ДСП у нас 16мм. «Тридцатка» проходит насквозь через переднюю стенку – это уже у нас 16мм и врезается в фасад, который имеет такую же толщину, ну и останавливается в 2мм от его лицевой стороны. В итоге имеем жёсткую фиксацию фасада, а также эстетичный внешний вид изделия. Однако хочу вас предостеречь, что фасады бывают разные.
Например, фасады из фрезерованных МДФ панелей имеют толщину 16мм не по всей своей площади. Здесь надо внимательно рассчитать места крепления фасадов и убедиться, что именно в этих местах ваш шуруп не попадёт на тонкую область фасада и не вылезет с его лицевой стороны. Ну, а если у вас фасады выдвижных ящиков имеют равномерную толщину по всей площади, тогда особо не заморачивайтесь с расчетом места фиксации фасада.
Ибо, где бы вы их не прикручивали, всё равно, у вас нет риска испортить фасад, прокрутив его шурупом насквозь.
В общем, определившись с местами сверления отверстий под «тридцатки», берём в руки дрель, заряжаем в неё сверло диаметром 2мм и сверлим в передней стенке выдвижного ящика сквозные отверстия для саморезов 3,5х30мм. Затем берём шуруповёрт и вкручиваем саморезы так, чтобы их кончики не торчали из-за передней стенки, и не мешали проводить дальнейшие действия по установке фасадов выдвижных ящиков.
Приступаем к установке фасадов выдвижных ящиков
Существует много способов установки фасадов выдвижных ящиков. Мебельщики их придумали не от того, что им нечего больше делать, а от того, что бывают ситуации, когда чего-то нет в наличии на производстве, и приходится тогда изощряться с решением той или иной задачи. Ведь дело всё равно надо делать. Я вам расскажу о наиболее простом и удобном способе установки фасада выдвижного ящика. Ведь вам спешить некуда, и если чего-то у вас нет в наличии, то всегда можно спокойно пойти на рынок или в строительный магазин и купить это. Ведь для нас главное – качество. Правильно?
Подготовка к установке
По популярности использования с большим отрывом лидируют четырехшарнирные петли для мебельных фасадов с кодовым названием «лягушка». Долговечные, простые в монтаже, имеют массу разновидностей для любых типов фасадов, а главное – дают возможность отрегулировать установленную дверцу по горизонтали и вертикали с целью достижения идеального результата.
Первым делом следует определить количество и размер петель, которые будут использованы для каждой дверцы. В зависимости от высоты фасада рекомендуется следующий расчет:
- до 100 см – 2 шт.;
- 100-150 см – 3 шт.;
- 150-200 см – 4 шт.;
- 200-250 см – 5 шт.
Мебельные петли имеют так называемую чашку, для ее монтажа в толще дверцы вырезается глухое углубление. Стандартный диаметр чашки – 35 мм (наиболее популярный), 40 мм (для тяжелых конструкций), 26 мм (при недостатке места под стандарт). Поэтому при выборе фурнитуры важно учитывать точные размеры мебели, для которой она подбирается.
Фасады как крепить – Установка мебельных фасадов на выдвижные ящики – маленькая хитрость
Здравствуйте друзья!
Мы уже рассмотрели с вами, как проектируются модули с выдвижными ящиками, как правильно рассчитать их положение в коробах.
Но, на мой взгляд, есть еще один серьезный вопрос по этой теме – как правильно навесить на них фасады.
Я не раз встречал в «сети» руководства по этому вопросу, и каждый раз был слегка удивлен, если не сказать большего.
Одни учат, что для того, чтобы это сделать, нужно в лицевую сторону ящика вкрутить саморезы.
Потом, приставив фасад к коробу, накернить его этими саморезами.
Это и будет разметка.
Относительно данного способа, можно привести массу аргументов «против», но я приведу два – фронты нужно крепить к ящикам только тогда, когда сам короб выставлен по диагоналям (соответственно уже имеет заднюю стенку).
Но, если на короб будет набита задняя стенка, то не будет возможности толкнуть выдвижной ящик для того, чтобы он ударился саморезами об фасад.
Даже если вместо задней стенки у модуля будет ребро жесткости, так же будет определенное неудобство – нужно четко зафиксировать фасад в нужном положении.
При малейшем сдвиге, процедуру нужно будет повторить.
А в этом случае, будет довольно сложно определить, какая из крохотных вмятин, оставленных саморезами, является рабочей…
Второй, довольно распространенный «вариант» – это когда все это делают с помощью двухстороннего скотча.
Здесь проблема примерно такая же, что и в первом случае.
Одним словом, все эти способы не являются удачными.
Я вам покажу, как все это можно сделать максимально точно и довольно быстро
Но прежде, должны быть выполнены следующие условия:
- Короб должен быть выставлен по диагоналям (должен быть геометрически правильным).
- Выдвижной ящик, находящийся в нем, тоже должен иметь правильную геометрию.
По переднему краю, в нем сверлятся отверстия.
Их количество зависит от величины и массы устанавливаемых фасадов.
Если они небольшие, то отверстий может быть три, а если большие – то четыре (не забывайте, что если на фасаде планируется ручка – то она тоже будет служить в качестве крепежа).
Замеряем положение одного из сделанных отверстий на ящике относительно всего модуля (с необходимыми отступами), и переносим эти координаты на стыковочную сторону фасада, накернив их шилом.
Смысл заключается в том, что нам нужно все выставить относительно одного самореза, а после, закрутить и все остальные.
Координаты отверстия под второй фасад замеряются относительно первого, и так далее.
При установке, главное – выдержать вертикали по их боковым граням (иногда это делается даже за счет того, что дается небольшой перекос по горизонталям, так как идеального ничего не бывает, и короба, как их не собирай и не выставляй, иногда, все равно получаются немного перекошенными (иногда этому даже способствует кривизна самой плиты, из которой они сделаны).
И в заключение, устанавливаем ручки:
Вот такая, не сложная схема, так что пользуйтесь.
Стоит так же добавить, что рассматриваемый способ хорош в том случае, когда нет возможности доступа внутрь выдвижного ящика снаружи, или, когда короб с имеет верхний горизонт.
В случае же, когда сверху короба находятся корпусные планки, все это можно делать еще проще.
Он ложится на заднюю стенку, на него выкладываются и выставляются фронты, и просто закрепляются изнутри по очереди.
О нюансах при установке рамочного МДФ можно прочесть здесь, а если вас еще интересуют интересные варианты, посмотрите здесь.
На этом все.
До встречи.
www.sdmeb.ru
как сделать, инструкция с фото
Сегодня я расскажу вам про одну модификацию способа крепления фасадов на выдвижные ящики. Дорабатывал недавно кухоньку одной хорошей старушке (было необходимо установить в неиспользуемую нишу для стиральной машины выдвижные ящики). И вот ведь незадача случилась – не взял на установку винты с потайной головкой, которые утапливаются заподлицо с задней поверхностью фасада и не мешают притягивать его к передней детали ящика. В общем, пришлось выкручиваться, о том, как я это сделал и пойдет мое повествование.
Итак, традиционно вначале были размечены, присажены и установлены все ящики. Ящики стоят на простых шариковых направляющих.
Учитывая, что фасады пришлось крепить вертикально (возможности положить короб «на спину» у меня не было), как обычно, использовал двусторонний скотч на вспененной основе. Наклеиваем его полосками 3-4 сантиметра длиной и отрезаем канцелярским ножом.
На каждом ящике получается по две полоски скотча – этого вполне достаточно. В передней части ящика сверлим крепежные отверстия (для монтажа фасадов). При данном способе достаточно пары, так как еще два самореза будут заменены винтами от самой ручки.
Переходим непосредственно к разметке самих фасадов. С помощью рулетки находим центр каждого фасада и простым карандашом ставим риску.
Для упрощения разметки я воспользовался кондуктором компании Черон. Он прикладывается к данной риске. После чего карандашом просто отмечаем пару точек согласно межцентровому расстоянию ваших ручек.
На фасаде появляется еще пара разметочных точек.
Укладываем фасады на жесткую подложку и сверлом 4 (можно 5) миллиметров сверлим сквозные отверстия. Тут довольно важно выдерживать сверло максимально перпендикулярно к поверхности детали. На этом работу с фасадами можно считать законченной. Переходим непосредственно к их установке.
Отклеиваем защитный слой со скотча.
Выравниваем и приклеиваем на этот скотч первый фасад.
После этого в рассверленные под ручки отверстия, тем же сверлом, сверлим сквозные отверстия во фронтальной детали самого ящика.
Изнутри эти отверстия расширяются 10 мм сверлом – под шляпку крепежного винта. На глубину 10-12 мм. На этом этапе очень важно использовать ограничитель сверления. В противном случае, очень легко провалиться глубже, чем надо.
Затем ставим в полученные отверстия винты, проверяем, чтобы они выступали на 3 миллиметра снаружи фасада, и прикручиваем ими ручку.
Уход за фасадами
Мнение эксперта
Смирнова Екатерина Анатольевна
7 лет занимается дизайном интерьеров, профессиональный архитектор
Когда замена успешно осуществлена, срок, в течение которого фасад будет находиться в хорошем состоянии, нужно постараться максимально продлить. Вот несколько общих советов, как ухаживать за ним, когда ремонт окончен:
- Не прибегайте к абразивным средствам и порошкам при чистке элементов кухни. Также исключите щётки и другие жесткие материалы.
- ДСП и МДФ очень нетребовательны к уходу, поэтому достаточно протереть их обычной губкой, на которую нанесено чистящее средство.
- Стекло протирается средствами, не оставляющими разводов, например, спреями для мытья окон.
- Если поверхность лакированная или ламинированная, то её протирают замшей или другой мягкой тканью.
Фасады – это простой вариант, как сделать ремонт, чтобы облик вашей кухни был как на фото, но при этом не потратить много денег. Так что при необходимости обновления интерьера (особенно своими руками) этот способ окажется как нельзя кстати.

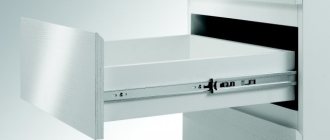

Установка роликовых элементов
Когда разметка произведена, переходят к креплению направляющих.
Работу начинают с ящика. Прикладывают планку к нанесенной линии так, чтобы ролик располагался у задней стенки. Крепят ее ко дну, используя саморезы. Предварительно отверстия под них желательно рассверлить: если закручивать крепеж сразу, ДСП или древесина могут расколоться. После прикручивают вторую пару планок к корпусу мебели, выравнивая их положение по линии разметки.
При сборке мебели необходимо следить, чтобы оба ролика одновременно вошли в колею.
Высота ящика.
Теперь нужно правильно рассчитать высоту ящика. Разберем на примере для Tandem:
Допустим, у нас стандартный кухонный корпус (шкаф), высотой 720 мм, сделанный из ДСП 18мм. Тогда внутренняя высота корпуса будет = 720 — 36 = 684 мм. Мы хотим сделать 4 — е ящика в этот корпус. Тогда высота ящика = (684 — 32,5*4)/4 = 138,5 мм, округлим до 138 мм.
Можно усложнить задачу.
Мы хотим чтобы ящики были разной высоты. Например, чтобы все, кроме нижнего, были 100 мм высотой. Общая высота стенок ящиков = 138*4 = 552 мм. Три ящика высотой 100 мм — это 300 мм. Тогда нижний будет высотой 552 — 300 = 252 мм. Надеюсь, идея понятна!
Регулировка петель
После того как мы установили петли и навесили фасады нам нужно отрегулировать зазоры, для того чтобы дверцы не цеплялись друг за друга.
Конструкция петель с доводчиком позволяет делать регулировку по горизонтали, высоте и глубине.
Для начала нужно визуально определить неровности фасада по отношению к корпусу и ровный ли зазор по отношению к соседней дверце.
«Регулировка по вертикали»
Ослабляем саморезы петли, выравниваем дверь и снова затягиваем. (Рис.1)
«Регулировка по глубине»
То есть регулируем зазор между корпусом и фасадом. Ослабляем эксцентрик на плече петли и регулируем вперед – назад, затем обратно затягиваем. (Рис.2)
«Регулировка по горизонтали»
Если дверка перекошена, то с помощью регулировочного винта мы сможем отрегулировать положение створки, поворачивая его в разные стороны. (Рис.3)
Для регулировки Вам понадобится немного терпения, и вы добьетесь ровного и плавного закрывания и открывания ваших фасадов.
