Светодиодные LED панели: конструкция, варианты установки

Что такое светодиод

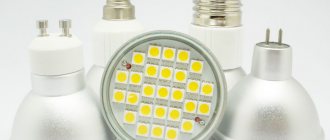

Светодиод – это полупроводниковый элемент, который полученный электрический ток трансформирует в непосредственно световое излучение. По-английски это звучит так, light emitting diode, или LED. Отсюда и идёт популярное в наше время название LED лампочки. Как срабатывает этот полупроводниковый механизм не есть предмет нашей статьи. Это довольно сложно. Добавим только, что освещение зависит от мощности тока, но у него есть предел, который нарушать нельзя.

У светодиода есть один серьёзный недостаток – цена. Ведь цена единицы света (люмен) у светодиодной лампы в десятки раз выше цены за галогеновую единицу. Но технология не стоит на месте и через 2-3 года ситуация изменится, светодиодные лампы резко подешевеют, в десять раз.

Ещё необходимо отметить, что светодиоды долговечны, большинство из них работают до 100 000 часов. Но не надо только их перегружать.

Что такое световые панели

Принцип светодиодов был переведён в новые ультратонкие световые панели, которые устанавливаются на потолке общественных зданий и помещений большой площади, где необходим высокий световой поток. Конечно, можно и в бытовых условиях применять такие панели, тем более что они бывают вот такой разнообразной формы:

Виды светодиодных панелей

Как видно из рисунков формы у светодиодных панелей могут быть разные:

• квадратные (200 – 600 мм);
• круглые (диаметр до 250 мм);
• прямоугольные (от 200 – 1200 мм).

Срок службы светодиодных панелей составляет до 50 000 часов.

Светодиодные панели могут монтироваться в основном такими видами креплений:

• врезаемые, когда в потолок или стены панель встраивается в предварительно подготовленный по размеру проём, это может быть потолок типа Армстронг. В таком варианте надо по краям укреплять металлическим профилем;
• накладные, когда крепятся на метизы к потолку;
• подвесные, когда на тросах для освещения определённого пространства подвешивается, например, над обеденным столом. В таких случаях скорее всего это будет базовый потолок, т. е. состоящий из панели перекрытия и штукатурки и крепление будет происходить на тросовый подвес с возможностью регулировки уровня высоты.

Выбор и монтаж электропроводки

Когда панели подобраны наступает один из самых ответственных моментов – монтаж электропроводки. Для организации питания стандартных светодиодных панелей подойдет любой электропровод двойной изоляции, который от выключателя нужно подвести к месту закрепления панели на потолке и подсоединить к устройству.

При этом один основной провод с разветвлениями может одновременно питать несколько устройств. Главное при этом рассчитать общую потребляемую мощность, которая должна выть чуть ниже пропускной способности электропровода.

Из чего состоит светодиодная панель

1. Корпус панели изготовлен из алюминиевого сплава, который как всякий металл обладает высокой теплопроводностью. Он также служит отводящим элементом тепла от светодиода. Если светодиод нагревается, то пропорционально снижается его рабочий ресурс.
2. Светодиоды расположены по периметру рамы корпуса. Как было сказано выше, корпус светильника выполняет функцию радиатора, т. е. отводит температуру от светодиода, поэтому его перегрев исключён. Светодиоды излучают свет.
3. Внутренний рассеиватель из органического стекла, который позволяет создавать равномерный мягкий свет по всей панели.
4. Светоотражающая плёнка расположена за линзой и перераспределяет излучаемый светодиодами поток перпендикулярно вниз.
5. Светопроводящая линза с лазерными насечками создает матовое рассеивание и не создаёт нагрузки на зрение, не вызывают усталость у глаз, так как отсутствует мерцание источников света. Такой свет позволяет сохранять концентрацию и внимание.

Достоинства светодиодных панелей

Все панели имеют правильно рассчитанный световой баланс, при котором не происходит их перегрев. Это важное свойство светодиодов, так как при перегреве снижается световой поток, его мощность. Но есть и плюс, даже если выйдет из строя один из светодиодов, то остальные будут работать, но в меньшей интенсивности. При выходе светодиода из строя сокращается срок службы панели в целом. Но это не страшно, она может быть просто заменена.

Корпус, из которого сделана панель, из алюминиевого сплава и толщиной не более 10 мм. Такая конструкция легко вписывается в подвесной потолок, не требуя дополнительного пространства для бандажа подвесных потолков по высоте. Это безусловный плюс для ограниченных пространств потолочных зон. Также визуально такое освещение увеличивает объём помещения. Если сравнить светодиодные светильники с растровыми люминесцентными лампами, то их толщина достигает 100 мм, что в 10 раз больше, чем световая панель.

Все светодиодные панели поставляются в комплекте со стабилизированным источником питания с диапазоном работы от 110 до 240 вт.

Надёжность электробезопасности всей электрической системы обеспечивается через источник питания, имеющий встроенную защиту от короткого замыкания.

Все светодиодные панели сверхлёгкие и сверхтонкие, имеют свою пружинную систему крепления, которая надёжно фиксирует её в потолочной конструкции. Они могут легко вписываться вместо растровых люминесцентных ламп, например, в системе потолков Армстронг.

Светодиодные панели не дают ультрафиолетового и ультракрасного излучения. Это свойство имеет значение там, где необходимо обеспечить сохранность света освещаемых предметов.

Ещё одно важное качество таких панелей – они не содержат тяжёлых металлов и ртути и это безусловно не потребует особой утилизации, простой пластик и алюминий легко разбираются и сдаются в утиль.

Светодиодные панели можно использовать и в домашних интерьерах в стиле хай-тек.

Кухня в стиле Хай — Тек

Светодиодные панели в оформлении спальни.

Светодиодные панели в гостиной
Есть дизайнеры, которые умудряются вписывать такие светильники в стены, посмотрите как органично они выглядят.

Дизайн гостиной

Спальня в стиле Хай-Тек

Оформление номера в гостинице

Панели помимо размеров отличаются ещё и насыщенностью света. Они делятся на тёплые, холодные и нейтральные излучаемые потоки.

Особенности конструкции и преимущества светильников данного типа

В состав led-панели входят следующие основные компоненты:

1. Металлический или пластиковый корпус.
2. Светодиодные лампы или лента, размещенная по периметру.
3. Внутренний рефлектор.
4. Стеклянная линза для преобразования и задания направления светового потока.
5. Наружный рассеиватель в виде пластины или пленки.
6. Задняя крышка.
7. Элементы для монтажа.

Помимо этого, во внутреннем пространстве панели в зависимости от модели могут располагаться преобразователь и драйвер, контролирующий работу светодиодного светильника. На изображении ниже представлено схематическое устройство такого прибора:

По способу крепежа и, соответственно, внешнему исполнению светодиодные панели разделяются на три основных вида:

1. Подвесные.
2. Накладные.
3. Встраиваемые.

При этом стандартные световые панели выполнены в форме квадрата. Однако бывают также круглые и прямоугольные модификации. Мощность изделия и количество светодиодов напрямую зависит от его геометрических размеров. Наиболее сильные и крупногабаритные модели встречаются среди прямоугольных приборов, с величиной большой стороны до 1200 мм.

Светодиодные панели в сравнении с плафонами и люстрами выделяются следующим рядом преимуществ:

1. Экономный расход энергии.
2. Равномерное освещение без признаков пульсации.
3. Малая толщина (7-24 мм).
4. Продолжительный срок эксплуатации (до 100 тыс. часов).
5. Более высокой интенсивности световой поток при одинаковой мощности.
6. Эксплуатация при различных температурных режимах.
7. Стандартные процедуры монтажа.
8. Применимость для общей, дополнительной и зональной подсветки.
9. Возможность дизайнерского оформления.
10. Бесшумность в работе.
11. Исключение ИК- и УФ-компоненты спектра излучения.

Несмотря на широкие возможности, которые предоставляет светодиодные панели, их покупка, монтаж и последующая эксплуатация все же имеет некоторые недостатки:

1. Высокая стоимость.
2. Необходимость использования для питания понижающего трансформатора и драйвера.
3. Невозможность сочетания с любым интерьером.

Обратите внимание! Для коммерческих организаций, помещений общественного назначения, а также домов и квартир, оформленных в современном стиле и применением дорогостоящей отделки, лед-панели подходят лучше других светодиодных или стандартных светильников. В расчете на длительную перспективу их монтаж вполне оправдан, как долговечных, не требующих ремонта и обслуживания качественных приборов освещения.

Монтаж светодиодных панелей для натяжного потолка

Панели могут устанавливаться в двух вариантах – в натянутый потолок из ПВХ и в монтаж до натяжения. Лучше всего проводить монтаж до установки потолка. В этом случае возможно надёжно и уверенно закрепить закладные детали. Такие детали делаются из дерева, например, брус 50 мм х 50 мм или подкладывается необходимой толщины фанерные обрезки.

Порядок монтажа до установки потолка.

1. Из фанеры вырезается контур под светодиодную панель таким образом, чтоб места креплений саморезов на лампе попадали на деревянное обрамление. Дерево крепится при помощи отвесов от гипсокартонных профильных конструкций к потолку на необходимый уровень натяжной плёнки ПВХ.
2. После установки натяжного потолка в местах установки закладных проводятся замеры и вырезание части ткани под светильник. Край ткани необходимо плотно по всему контуру подклеить к деревянной закладной детали клеем типа момент. Это важный момент и к нему не стоит относиться легкомысленно. Невнимательное проклеивание может привести к разрыву ткани.
3. Светодиодная панель устанавливается при помощи пружинной системы крепления на своё положенное место.

Второй вариант монтажа панелей при натянутом потолке.

В этом случае необходимо сооружать конструкцию закладной детали вроде вот такой.

1. Устанавливается панель и отмеряется положение крепления пластмассового кольца.
2. Ткань внутри вырезается с остатком 20 мм и приклеивается к выступающему пластмассовому кольцу.
3. Потом кольцо заворачивается вовнутрь и к закладной детали прикручивается светодиодная люстра.

Монтаж светодиодных панелей в подвесной потолок

Если с натяжным потолком мы разобрались, то стоит поговорить про потолок типа Армстронг. В потолок такой системы устанавливаются довольно просто. Так, в панелях нужно провести разметку панелей и вырезать под размер отверстие. Далее светодиодные панели крепятся в проёме при помощи уже известных пружинных систем. Установка окончена.

В потолки типа Армстронг, как мы уже упоминали, панели встраиваются в проёмы рёбер жёсткости потолочной системы, потому что их можно подобрать под размер, например, 600 мм х 600 мм.

Установка потолочной панели. Схема последовательного подключения светодиодной потолочной панели .

С каждым днем рынок современной электротехники пополняется новыми более совершенными и практичными моделями осветительных приборов, которые в отличие от устаревших традиционных устройств обладают множеством уникальных характеристик делающих их использование гораздо более выгодным.
Исключением не являются и светодиодные потолочные панели , которые не только эффективны в работе, но и настолько просты в установке, что справиться с этой задачей можно и самостоятельно.

Схема последовательного подключения светодиодной потолочной панели довольно проста, однако еще до начала монтажных работ стоит более тщательно отнестись к таким предварительным этапам как выбор конкретной модели панели и места ее установки. Не лишним будет также и изучить основные преимущества и недостатки этих современных высокотехнологичных устройств.
